IPC 와이어 하네스 기초 실습(620CIS/CIT, 와이어하네스 기초/중급 실무 과정 적용)







◎ Stripping & Tinning



-Wire Guage별 Machanical Stripper 사용 방법 숙지
-Wire Guage별 Thermal Stipper(독일 JBC) 사용 방법 숙지
-티닝 시 Soldering 기술 숙지

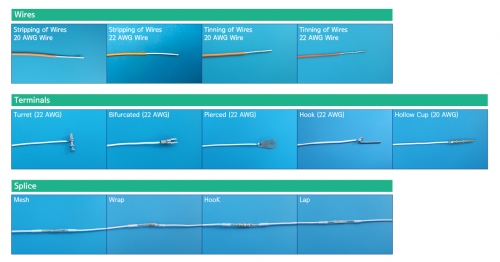

◎ Terminal에 Wire Soldering

​
-Turret
·Wire 티닝 후 배치: 측면 배치에 따른 IPC-620C 규격 적용 숙지
·측면 배치 후 Soldering 시 IPC-620C 규격 적용 숙지

​
-Bifurcated
·Wire 티닝 후 배치: 측면, 밑바닥, 최상단 배치에 따른 IPC-620 규격 적용 숙지
·배치(측면, 밑바닦, 최상단) 후 Soldering 시 IPC-620C 규격 적용 숙지

​
-Piereced
·Wire 티닝 후 배치: 2개면 이상 접촉 하도록 배치 후 IPC-620C 규격 적용 숙지
·2개면 접촉 배치 후 Soldering 시 IPC-620C 규격 적용 숙지

​
-Hook
·원호 내에 배치와 원호 외 배치와의 차이에 대한 IPC-620C 규격
·배치 후 Soldering 시 IPC-620C 규격 적용 숙지​
​

-Solder Cup
·Wire 티닝 후 배치

·배치 후 Soldering 시 Solder 채움에 대한 IPC-620C 규격 숙지

◎ Wire Splicing
-Mesh
·Wire Strip 후 티닝을 하지 않은 상태에서 배치에 대한 IPC-620C 규격 적용 숙지
·배치 후 Soldering에 대한 IPC-620C 규격 적용 숙지
·Soldering 후 수축 튜브 삽입, 열풍기를 사용하여 슬리빙

​
-Wrap, Hook
 ·Wire Strip 후 티닝 후 Forming 방법 및 IPC-620C 규격 적용 숙지
·Forming 후 배치
·Soldering 후 수축 튜브 삽입, 열풍기를 사용하여 슬리빙

​
-Lap
·Wire Strip 후 티닝 컨덕터 길이 IPC-620C 규격 적용
·Soldering 시 작업성을 좋게 하기 위하여 lash 적용
·Soldering 후 수축 튜브 삽입, 열풍기를 사용하여 슬리빙
